01-01 半导体产业链：从一粒沙子到一颗芯片
这是整个知识库的”总地图”。后面所有半导体笔记（02-01 日本半导体产业全景、05-02 存储芯片周期史、01-02 国产替代投资逻辑 以及各个赛道）都从这张图上的某个环节长出来。先把这张图刻进脑子，再看别的就有了坐标。

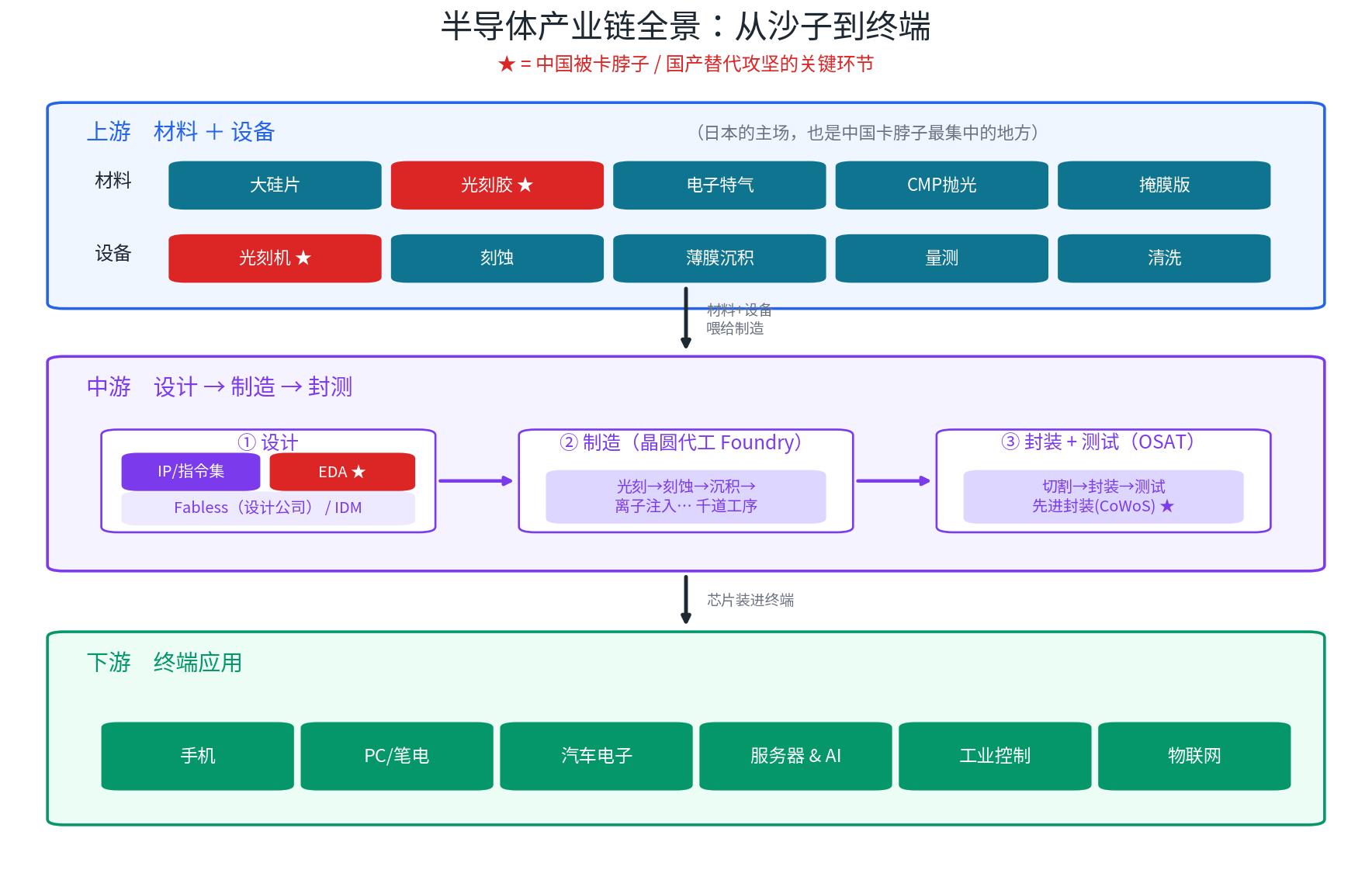

一、一句话看懂三层结构
沿用盖楼的比方（和 02-01 日本半导体产业全景 一致）：
- 上游 = 原料 + 工具：造芯片要用的材料（砖瓦水泥）和设备（挖掘机塔吊）。
- 中游 = 图纸 + 施工 + 验收：设计（建筑师画图）→ 制造（施工队盖楼）→ 封测（竣工验收）。
- 下游 = 卖给业主：把芯片装进手机、汽车、AI 服务器等终端。
记住一个总规律：越靠两端（上游设备材料、下游设计/品牌）壁垒越高、越赚钱；中间的制造环节最重最苦（先进制造是例外，见第五节）。
二、上游：材料 + 设备（壁垒最高的”卖铲人”）
淘金时代最稳赚的不是淘金者，而是卖铲子和牛仔裤的人——上游就是半导体的”卖铲人”：不管哪家芯片公司赢，它们都得买你的材料和设备。
- 材料：大硅片（芯片的”地基”）、光刻胶★（决定电路能刻多细的感光涂层）、电子特气、CMP 抛光液（磨平晶圆）、掩膜版（印电路的”母版”）。
- 设备：光刻机★（把电路图”印”到晶圆上）、刻蚀机、薄膜沉积、量测、清洗设备。
名词：光刻 = 用光把设计好的电路图案”曝”到涂了光刻胶的晶圆上，是芯片制造里最核心、最精密的一步；能曝多细，直接决定芯片能做到几纳米。
带 ★ 的是中国被卡脖子最狠的地方：最先进的 EUV 光刻机被荷兰 ASML 垄断（详见 02-01 日本半导体产业全景）、高端光刻胶被日本垄断。这也是 01-02 国产替代投资逻辑 里壁垒最高的那几档。
三、中游：设计 → 制造 → 封测（产业链的”主车间”）
这一层是大家最熟、媒体最常说的部分，分三步：
① 设计：先有 IP/指令集（芯片的”地基蓝图”，如 ARM、x86、开源的 RISC-V），再用 EDA★（芯片设计软件，没它连图纸都画不出）把芯片画出来。设计公司分两类：
- Fabless（无晶圆厂设计公司）：只设计、不自己造，把制造外包，如英伟达、高通、海思。
- IDM（垂直整合制造商）：设计+制造+封测全包，如英特尔、三星（这条路又重又慢，是日本当年的执念，见 02-01 日本半导体产业全景）。
② 制造（晶圆代工 Foundry）：把设计图变成真芯片，要经过光刻、刻蚀、沉积、离子注入等上千道工序。代表是台积电、三星、中芯国际。设计公司把图纸交给代工厂去”流片”（试产第一批），就像把图纸交给施工队。
名词：制程节点（如 7nm/3nm） 是衡量芯片先进度的指标，数字越小、晶体管越密、性能越强能耗越低。Foundry（代工厂） 只接别人的单子造芯片、自己不设计，是台积电 1987 年开创的模式。
③ 封装 + 测试（OSAT）：把造好的晶圆切割、封装成能用的芯片，再测试good/bad。代表是日月光、长电科技。过去这步最不起眼，但 先进封装★（如 CoWoS、把多颗芯片和 05-03 HBM 堆在一起）现在成了 AI 芯片的关键瓶颈——这块和 03-02 CPO、05-03 HBM 强相关。
为什么”设计制造分家”成了主流？ 因为先进制造太烧钱（一座先进厂动辄上百亿美元），让专业的人干专业的事、共享产能，效率远高于每家都自己建厂。这正是日本死守 IDM 而衰落的根因。
四、下游：终端（需求的源头）
下游是需求的发令枪：手机、PC、汽车电子、服务器 & AI、工业、物联网。谁的终端旺，订单就沿着产业链往上游传导。
这一轮最关键的变化：服务器 & AI 成了新的增长极。AI 训练/推理对算力、存储、互联的需求暴涨，是当前整条链行情的源头——详见 03-01 AI硬件供应链、07-04 AI集群网络、04-04 国产算力需求。

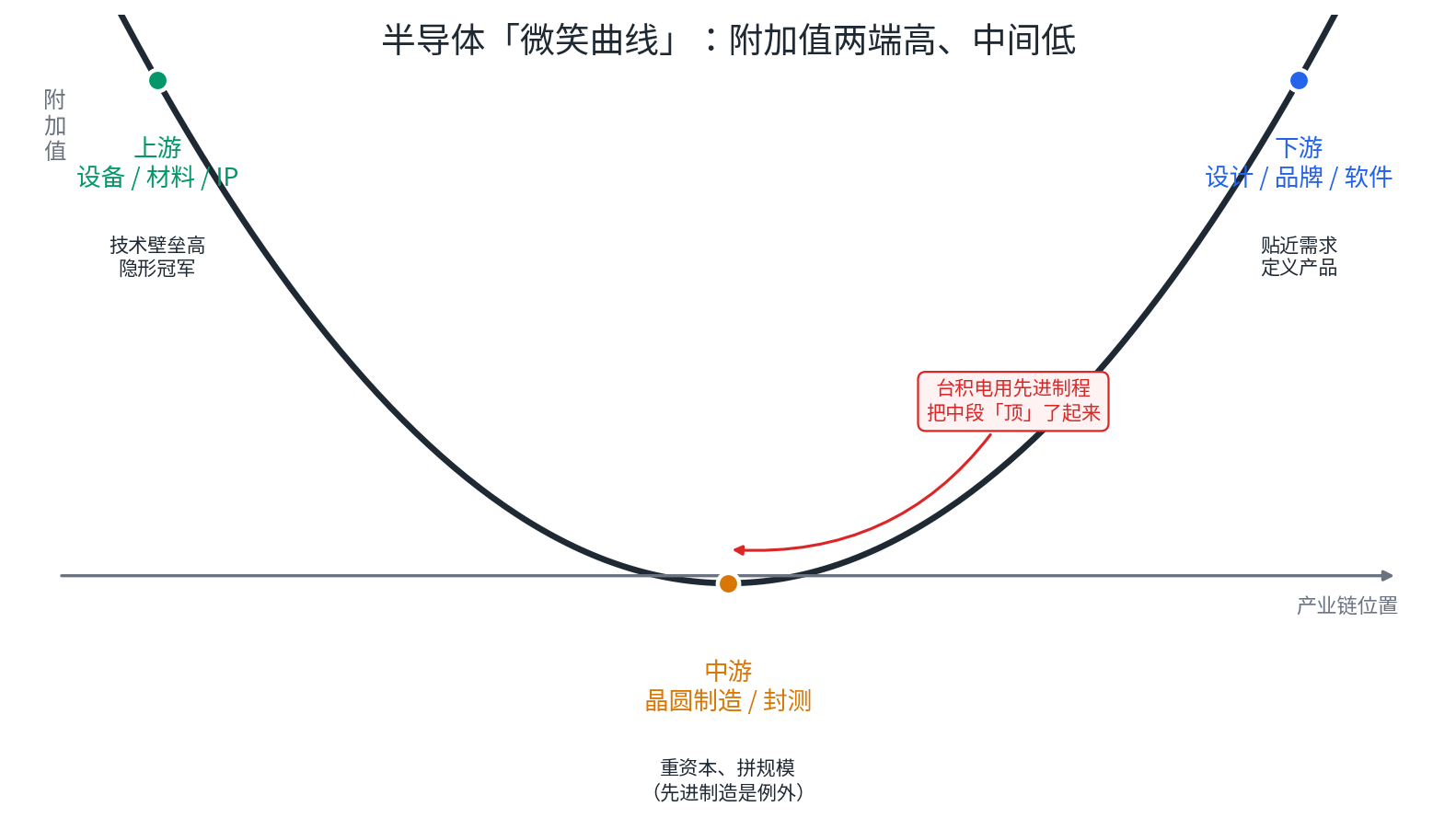

五、价值怎么分布：微笑曲线
把产业链从左到右排开，附加值画出来是一条”微笑嘴型”：两端（上游设备材料/IP、下游设计品牌）高，中间（制造封测）低。
- 两端高：因为壁垒在”几十年 know-how”（上游）和”贴近需求、定义产品”（下游）。
- 中间低：制造封测拼的是重资本和规模，容易同质化。
- 唯一的例外是台积电：它把先进制程做成了别人替代不了的能力，硬把微笑曲线的中段”顶”了起来——这也是为什么先进制造虽然苦，台积电却极赚钱。
对投资的含义：找高附加值环节，优先看上游（设备/材料）和下游设计里壁垒硬的，以及制造里的”台积电式例外”。
六、把中国摆进这张图
| 环节 | 中国现状 | 代表公司（举例，便于理解格局，非推荐） |
|---|---|---|
| 封测 | 强，已基本国产 | 长电科技、通富微电、华天科技 |
| 设计 | 较强，部分领先 | 海思、寒武纪、海光、兆易创新、韦尔股份 |
| 成熟制程制造 | 快速突破 | 中芯国际、华虹 |
| 设备 | 部分突破、攻坚中 | 北方华创、中微公司、拓荆、华海清科 |
| 材料 | 部分突破 | 沪硅产业、鼎龙股份、安集科技、雅克科技 |
| EDA★ | 弱，卡脖子 | 华大九天、概伦电子、广立微 |
| 高端材料/先进制程★ | 弱，受限 | —— |
| EUV 光刻机★ | 最弱，被卡死 | 上海微电子（攻坚中） |
强弱一目了然：封测、设计、成熟制程已经能打；EDA、高端材料、先进制程、EUV 光刻机是被卡的咽喉。这张强弱表就是 01-02 国产替代投资逻辑 的起点。具体见 04-01 半导体设备国产化、04-02 光刻胶国产化、04-03 EDA国产化。
七、落到交易视角
- 产业链思维：一个需求（如 AI）会沿着链条传导——AI 服务器放量 → 07-04 AI集群网络 扩容 → 拉动 03-02 CPO/03-03 光模块（光互联）、03-04 PCB（高速板）、03-05 液冷（散热）、05-01 存储芯片/05-03 HBM。看懂传导路径，才知道”谁先受益、谁后受益、谁是真受益”。
- 找交集：最强的标的往往站在两个逻辑的交集上——“AI 需求拉动” × “国产替代逻辑硬”。
- 这张图的用法：每次看到一个题材，先问”它在产业链哪个环节、哪一层”，再判断它的壁垒和受益顺序。
